砂石行業先進適用技術展播⑨——高效洗砂、細砂回收工藝及一體裝備技術

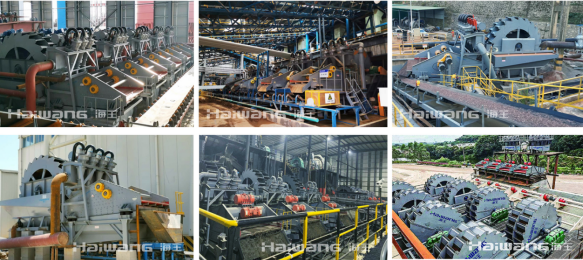

砂石行業先進適用技術展播⑨——高效洗砂、細砂回收工藝及一體裝備技術(圖1)

砂石行業先進適用技術展播⑨——高效洗砂、細砂回收工藝及一體裝備技術(圖2)

為深入貫徹落實黨中央國務院關于加快推進生態文明建設的戰略決策部署，加快礦產資源節約和綜合利用先進適用技術推廣應用，切實發揮技術政策的引導作用，自然資源部決定開展新一輪礦產資源節約和綜合利用先進適用技術目錄評選更新工作。2021年12月27日，自然資源部發布《自然資源部辦公廳關于開展礦產資源節約和綜合利用先進適用技術目錄更新工作的通知》（自然資辦函〔2021〕2451號）。受自然資源部有關司局委托，中國砂石協會為砂石行業推薦單位，開展新一輪礦產資源節約和綜合利用適用技術目錄評選更新工作。2022年9月5日，自然資源部官網發布《礦產資源節約和綜合利用先進適用技術目錄（2022版）》公告，本次共有317項技術入選，其中砂石行業入選的先進適用技術有20余項，經中國砂石協會推薦入選的有12項。

為鼓勵我國砂石行業科技創新、宣傳砂石行業優秀成果的同時，進一步激發砂石行業科技創新活力，中國砂石協會組織開設中國砂石行業入選《礦產資源節約和綜合利用先進適用技術目錄（2022年版）》先進技術系列報道，并在中國砂石協會官網和公眾號等行業主流媒體上對入選技術進行有針對性地報道，以饗讀者。

中國砂石行業入選先進技術⑨

技術名稱：高效洗砂、細砂回收工藝及一體裝備技術

申報單位：威海市海王旋流器有限公司、威海市海王科技有限公司

推薦單位：中國砂石協會

砂石行業先進適用技術展播⑨——高效洗砂、細砂回收工藝及一體裝備技術(圖3)

砂石行業先進適用技術展播⑨——高效洗砂、細砂回收工藝及一體裝備技術(圖4)

威海市海王旋流器有限公司董事長孫吉鵬

一、公司簡介

威海市海王旋流器有限公司成立于1989年，是享譽全球的旋流器品牌廠家之一。主導產品旋流器、洗砂機等廣泛用于砂石骨料、礦山、煤炭、電力環保等行業，國內市場占有率遙遙領先，并出口澳大利亞、俄羅斯等50多個國家和地區。

海王是國家專精特新小巨人企業、高新技術企業，擁有山東省工程技術研究中心、院士工作站等創新平臺，擁有專業的研發團隊150余人，為用戶提供專業的設計、咨詢、技術支持等服務。公司擁有自主知識產權的專利200余項，關鍵技術獲得國家技術發明獎1項，國家重點新產品5項，10余項產品和技術填補了國內外空白。海王生產基地總建筑面積20萬余平方米，擁有行業領先的機加工能力，配備了焊接機器人、激光切割機、自動化噴涂線等等先進的加工設備，具備歐標、美標等國際化加工標準生產線，年產各種規格型號旋流器20000余臺套，振動篩、分選機、細砂洗砂一體機等產品5000余臺套。擁有2萬余平方米的備品備件庫，可為用戶提供及時迅捷的備件支持和保障。

海王為砂石骨料行業用戶提供的產品和服務包括：洗砂系列產品、細砂回收系列產品、脫水分級篩系列產品、斜板濃密機系列產品、污水處理等成套裝備及工藝解決方案。已廣泛應用于數百家行業標桿型企業。

二、技術研究背景

針對目前砂石骨料產線水洗砂環節設備工藝回收指標差，成品砂細砂流失率高，占地面積大等問題，海王開發了高效洗砂、細砂回收工藝及一體裝備。解決了水洗砂工藝細砂回收率低的問題，也降低了系統的占地面積，適用于——砂石骨料水洗砂工藝。

三、技術的創新性與解決的突出問題

核心裝備和技術

核心裝備1——高效輪斗洗砂機，通過洗砂機內外雙槽體結構設計、溢流區增加傾斜板、U型曲面篩網等結構創新，解決了目前洗砂機普遍存在的短路流以及擾動造成的細砂流失問題。

核心裝備2——高效細砂回收旋流器，采用漸開線進料、多錐體、漸縮平底等專利新結構提高了旋流器對細砂精準分級，解決了目前細砂回收旋流器分級粒度偏粗、回收效率偏低的問題。

核心裝備3——防堵塞高效脫水篩，采用高彈性聚氨酯篩板，提高了脫水篩的防堵性能和脫水性能，使產品砂水分與含泥量進一步降低。

核心裝備4——自動補償裝置，篩下閉路工藝以及旋流器泵池液位補償?shù)膽?yīng)用提高了系統上下游設備的耦合匹配性與運行穩定性，解決了水量波動引起的細砂損失。

技術創新性

本項目的技術特征在于高效的輪斗洗砂機+高效細砂旋流器+脫水篩集成的工藝系統，其創新點：

（1）高效輪斗洗砂機采用內外雙槽體、溢流區增加傾斜板、U型曲面篩網等專利結構設計，解決了常規輪斗洗砂機進料短路以及輪斗擾動造成細砂損失的問題；

（2）細砂回收旋流器采用多錐體（或大錐角）、離心蝸殼螺旋進料等個性化專利結構設計，為不同來料均實現高效、高品質回收奠定了基礎；

（3）新型輪斗洗砂機、洗砂回收旋流器、脫水篩等核心設備高度耦合匹配洗砂細砂回收工藝，強化了不同粒級尤其是細粒級砂的分離回收性能，實現了-5mm+0.15mm、-0.15mm+0.074mm粒級砂的同步高精度、高效率回收；開發了高效細砂洗砂回收一體機，具有結構緊湊、占地面積小、運行能耗低、粗細砂摻配均勻等優點。

2021年6月23日，中國砂石協會組織有關專家對威海市海王旋流器有限公司、威海市海王科技有限公司共同完成的高效洗砂、細砂回收工藝及一體裝備開發項目進行科技成果鑒定，專家組一致認為，該項目整體技術達到國內領先水平。

解決的突出問題

海王高效洗砂、細砂回收工藝及一體裝備技術從系統角度出發，通過洗砂機性能、旋流器性能、脫水篩性能、系統水量平衡四個方面著手，將洗砂、細砂回收、脫水三個環節通過系統的方式進行集成，技術指標可以達到：

（1）高效輪斗洗砂機0.15mm以上砂回收率>90%,排砂含泥量<3%。

（2）細砂回收旋流器0.074mm以上砂回收效率確保90%以上，采用多錐體結構的細砂回收旋流器0.074mm以上砂回收效率確保98%以上。

（3）直線脫水篩產品砂水分低于15%，含泥量低于3%。

（4）一體機整體+0.074mm以上砂回收效率確保98%以上，系統產品砂產率提高10-15%，能耗降低10-20%，占地面積降低15-20%以上。

該技術解決了目前水洗砂工藝細砂回收率低的問題，也降低了系統的占地面積，可廣泛應用于砂石骨料水洗砂環節。

四、獲得榮譽

砂石行業先進適用技術展播⑨——高效洗砂、細砂回收工藝及一體裝備技術(圖5)

五、小結

《砂石工業十四五發展實施意見》中明確指出：堅持把科技創新作為第一動力，深入實施創新驅動發展戰略，加大科技研發的投入，加快科技成果轉移轉化，強化創新平臺載體支撐。提出激發內生動力，加強重大科技攻關，對標國際一流，著力突破發展瓶頸問題，使科技創新成果更多走進生產一線，多項技術工藝裝備入選相關國家級目錄，具有中國特色的砂石科技創新體系加快形成目標。

在自然資源部《先進適用技術目錄（2022年版）》中多項砂石行業技術的入選，是我國砂石行業科技創新實現跨越式發展取得歷史性突破的生動體現，將對加速推進砂石行業礦產資源節約和綜合利用，為綠色礦山、綠色工廠、綠色砂石基地建設等提供重要技術裝備支撐，對砂石行業的高質量健康有序發展具有重要意義。
